Как отрегулировать фары хендай солярис


Регулировка передних фар Хендай Солярис

Регулировка фар на Хендай Солярис – процедура достаточно ответственная. От того, насколько качественно она будет исполнена, зависит безопасность движения в темное время суток. Операция должна обязательно выполняться при помощи специализированного оборудования. Это не тот случай, когда можно сделать все «на глаз».

Требования по регулировке

В зависимости от конкретного региона, предъявляются определенные требования к эксплуатации транспортного средства. Естественно, среди этих пунктов есть моменты, касающиеся такой операции, как регулировка передних фар. Занимаясь этим процессом, нужно действовать в строгом соответствии с имеющимися требованиями. Для выполнения таких работ придется вращать специализированный механизм, который так и называется «регулировочный». Когда же нет возможности пользоваться соответствующим оборудованием, действовать нужно следующим образом:

  1. Накачать колеса, чтобы давление в них было номинальным. Салон машины нужно освободить от всего, что может создавать дополнительную нагрузку.
  2. Транспортное средство поставить на максимально ровное покрытие.

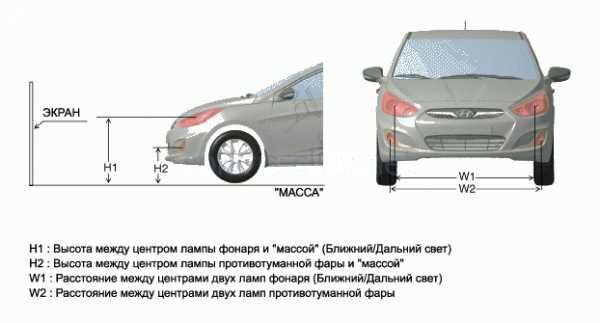

  3. При помощи мела нарисовать на полу линии вертикального типа (они будут проходить через центры световых пятен), а также одну горизонтальную линию (аналогично) на ровной стене.
  4. Прежде чем начать регулировать фары, нужно обязательно проверить состояние АКБ и самих фар. Последние нужно выставить так, чтобы наиболее яркая зона находилась в месте, где пересекаются горизонтальная и вертикальные линии.

Регулировка противотуманок

В целом, все выполняется точно так же, как и в случае с самими фарами. Можно следовать согласно вышеуказанному алгоритму. Если батарея имеет нормальный уровень зарядки, никаких сложностей возникнуть не должно.

На картинке, которая приведена ниже, можно заметить расположение регулировочного винта. Его необходимо вращать при помощи обычной отвертки.

Что касается центра светового пятна:

Ближний свет:

  • Нужно включить ближний свет. В этот момент из машины необходимо выйти даже самому водителю.

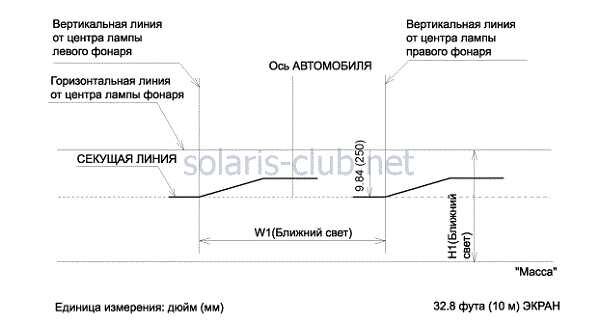

  • Линия среза должна быть точно такой, как приведена на картинке.
  • Во время регулировки ближнего света, первым делом необходимо выполнить настройку горизонтального характера, и только потом приступать к вертикальной.
  • Если Хёндай имеет в наличии так называемый регулятор наклона фар, необходимо поставить его в нулевое положение.

Противотуманки:

  • Снова включается свет, но водитель в этот момент обязательно покидает железного коня.

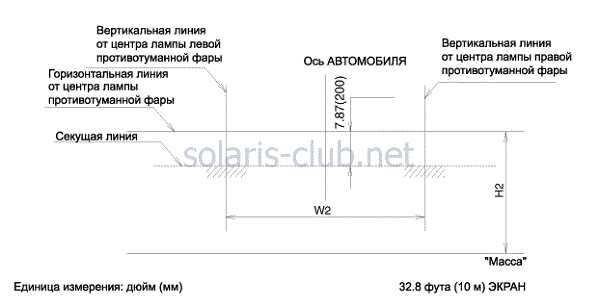

  • Линия, показывающая границу светового пятна, обязательно должна расположиться в указанных пределах.

Подведение итогов

Собственно, на примере данного материала каждый читатель имеет возможность удостовериться, что регулировка фар на машине Hyundai Solaris – не самая трудная процедура. Оказывается, ее можно выполнить достаточно успешно и без специализированного оборудования. Главное, действовать в соответствии со всеми рекомендациями, приведенными в этой статье.

Если человек ездит с отрегулированными фарами, другие водители будут ему благодарны, да и сам он почувствует уверенность во время преодоления максимально темных участков дороги. Хорошо настроенный свет фар – залог долгой езды в любых условиях. Неважно, Хендай Солярис у вас или другой железный конь, регулировка фар должна быть выполнена обязательно. Не хотите заниматься этим самостоятельно? Добро пожаловать на станцию технического обслуживания!

Регулировка фар Солярис своими руками

Регулировка фар Солярис — необходимая часть мелкого ремонта машины. Эту услугу предоставляют все станции технического обслуживания автомобилей, но можно настраивать осветительные приборы и самостоятельно.

Для обеспечения безопасности на дороге необходимо следить за техническим состоянием авто и регулировкой фар Соляриса

Предварительная работа перед регулировкой фар Солярис

Прежде всего нужно подготовить Хендай. Эти манипуляции необходимы, чтобы обеспечить максимальную точность регулирования фар своими руками:

  • Очистка линз. Нужно тщательно вымыть стекла осветительных приборов. Добейтесь максимальной прозрачности стекла. Избавившись от скопившейся грязи на фарах, вы обеспечите наилучшие условия для настройки оборудования.
  • Проверьте уровень давления в шинах. Он должен быть не ниже значений, указанных изготовителем в техническом паспорте Хендай Солярис. Это нужно для того, чтобы обеспечить правильное положение кузова в пространстве.
  • Обратите внимание на генератор и регулятор напряжения. Это оборудование обязательно должно быть исправно. Также стоит обратить внимание на исправность крепежных конструкций, удерживающих фары.
  • Для наилучшего результата попросите кого-нибудь помочь вам отрегулировать фары. Желательно, чтобы помощник весил столько же, сколько и водитель. Это поможет воссоздать условия, максимально приближенные к реальной ситуации на дороге.

Как регулировать фары на Солярисе?

Для начала разместите автомобиль на ровной поверхности напротив вертикальной стены. На стену нанести разметку. Лучше всего делать это в гараже.

Обратите внимание, что нужно оставить некоторый запас, так как для регулировки нужно будет отъехать от стены на 5 м. Производить настройку рекомендуется в темное время суток.

Для данной манипуляции понадобятся такие инструменты:

  • шуруповерт или дрель;
  • мел или мягкий карандаш для нанесения пометок на стену;
  • набор отверток, наличие круглой и крестовидной обязательно;
  • рулетка или любая линейка.

Приступаем к поэтапному процессу настройки осветительного оборудования:

  • Поставьте автомобиль вплотную к стене гаража. Включите ближний свет. Теперь отметьте мелом точки, находящиеся в центре каждой освещенной фарами области. Измерьте расстояние между поставленными точками и разделите его пополам. На середине поставьте третью отметку. Объедините все три точки горизонтальной линией. Далее отступите от этой линии 75 мм вниз и начертите еще одну параллельно первой.
  • Проведите еще и вертикальные линии. Их должно быть три, они проходят через поставленные ранее точки. Таким образом мы получаем универсальную разметку для настройки фонарей авто.
  • Следующим этапом будет постановка автомобиля и имитация дорожной ситуации. Для этого нужно отъехать на 5 м или расстояние, указанное в техническом паспорте авто.

Результаты

Нижняя горизонтальная линия соответствует нижней границе светового потока, а верхняя располагается на точке пересечения линий.

Сравните эти показатели и отрегулируйте положение фонарей. Если нужно настроить противотуманные фонари, следуйте плану, изложенному выше. Но нижнюю линию располагайте на расстоянии 50 мм.

Каждый фонарь следует настраивать отдельно, закрывая второй куском плотного картона.

Оцените результаты работы, проехав с отрегулированными фарами в темное время суток.

Светодиодные лампы 4Drive
  • В 3 раза ярче обычных ламп
  • Срок службы более 5 лет
  • Устанавливаются своими руками
Если вам понравились наши статьи, подписывайтесь на наш канал, ставьте лайк, и мы будем радовать вас новыми публикациями ))Читать эту и другие интересные статьи о автоновинках на полной версии сайта autokontact.ru

Hyundai Solaris

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Описанным в данном подразделе способом с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.

Вам потребуется ключ «на 8».

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

Рис. 1. Регулировка света фар

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 1. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0. Расстояние А между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар от земли. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5. Включите ближний свет.

6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Откройте капот и, вращая регулировочный винт А, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали и, вращая регулировочный винт Б, по вертикали.

8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Регулировка фар Хендай Солярис

Регулировка фар должна производиться при помощи специального оборудования в соответствии с инструкциями производителя такого оборудования.

При наличии нормативных требований в регионе эксплуатации автомобиля в отношении установки фар, необходимо производить регулировку в соответствии с этими требованиями.

Для регулировки передних фар Hyundai Solaris попеременно вращать регулировочный механизм. Если не доступно оборудование для регулировки фар, действовать следующим образом.

1. Доведите давление в шинах до нормы, удалите из автомобиля любую нагрузку, кроме водителя, запасного колеса и инструментов.

2. Расположите автомобиль на ровной поверхности.

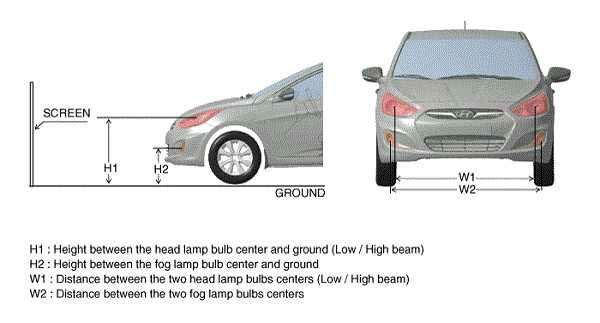

3. Начертите вертикальные линии (проходящие через центры световых пятен каждой фары) и горизонтальную линию (проходящую через центры световых пятен каждой фары) на стене-экране.

4. Фары и аккумуляторная батарея автомобиля должны находится в нормальном состоянии при выполнении этих работ. Установите фары так, чтобы самая яркая зона оказалась на пересечении вертикальной и горизонтальной линий.

A: Вертикально

В: горизонталь

Регулировка противотуманных фар производится в том же порядке, что и регулировка фар автомобиля.

При достаточном заряде аккумуляторной батареи выполнить регулировку передних противотуманных фар, вращая отверткой регулировочный винт (А).

1. Передние фары (ближний свет)

A.Включите ближний свет при отсутствии водителя в автомобиле.

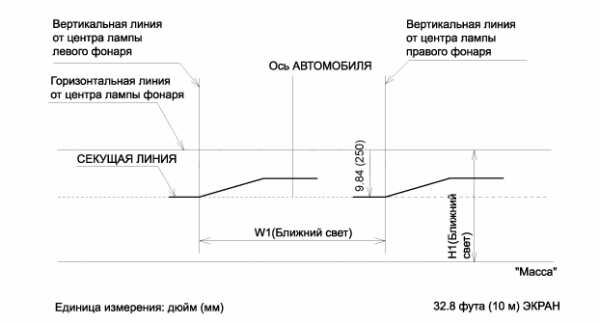

B.Линия обреза должна соответствовать линии обреза на рисунке.

C.При регулировке ближнего света фар вертикальную настройку следует выполнять после горизонтальной.

D.Если установлен корректор наклона фар, установите регулятор на 0.

2. Включите противотуманные фары при отсутствии водителя в автомобиле.

Линия границы светового пятна должна находиться в допустимых пределах (темная зона).

Комментарии ()

Проверка и регулировка света фар Hyundai Solaris

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Описанным в данном подразделе способом с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.

Вам потребуется ключ «на 8».

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

Рис. 1. Регулировка света фар

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 1. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0. РасстояниеА между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар от земли. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5. Включите ближний свет.

6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

Примечание

Так расположены винты регулировки света фар по горизонтали А и вертикали Б. Показано на левой блоккфаре, снятой с автомобиля.

7. Откройте капот и, вращая регулировочный винт А, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали и, вращая регулировочный винт Б, по вертикали.

8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

регулировка фар — Hyundai Solaris клуб Россия

Если Хёндай имеет в наличии так называемый регулятор наклона фар, необходимо поставить его в нулевое положение.

Настройка фар + ещё чуть чуть о фонарях.

А они в Арго типа не лохи и все заменили и даже отрегулировали фары вам бесплатно! Салон машины нужно освободить от всего, что может создавать дополнительную нагрузку.

Главная Hyundai Solaris 1 поколение [ — ] Бензин. Проверка и регулировка света фар Hyundai…

А вдруг груженый буду, опять мигать начнут! В этот момент из машины необходимо выйти даже самому водителю.

Не хотите заниматься этим самостоятельно? Я не отнекиваясь говорю что, вполне вероятно кто-то, что-то мог там ковырять.

В итоге нашел комфортное положение на циферке 3, и мне вроде как бы видно и встречки не мигают!

Но блин обидно, в официальном сервисе тоже не смогли нормально отрегулировать фары! Алло, Хендай, ты куда катишься? И ведь никто перед регулировкой не проверил давление в шинах, не положили груз на сиденье и не попросили залить полный бак топлива, как требуют того правила. Ну пофиг я за них это додумал и давление и полный бак.

Детали и расходники:

Поеду на подземную парковку, на ровное место. Возьму маркер и линейку, очерчу на стене по параметрам и своими ручками все исправлю, а то бесит ездить на 3 делении регулятора. А вдруг груженый буду, опять мигать начнут! Ребята, водители, те кто едет в темное время суток на ближнем свете и мать вашу с включенными передними противотуманками!

Руководство по ремонту и эксплуатации Hyundai Solaris Проверка и регулировка света фар Проверку и регулировку света фар проводите на снаряженном автомобиле с полностью заправленным топливным баком, комплектом инструментов и запасным колесом. Описанным в данном подразделе способом с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания.

Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.

Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах. Регулировка света фар 2.

Установите автомобиль перпендикулярно гладкой стене например, в гараже на расстоянии 3 м. Естественно, среди этих пунктов есть моменты, касающиеся такой операции, как регулировка передних фар. Занимаясь этим процессом, нужно действовать в строгом соответствии с имеющимися требованиями.

Указания по регулировке фар

Когда же нет возможности пользоваться соответствующим оборудованием, действовать нужно следующим образом: Накачать колеса, чтобы давление в них было номинальным.

Салон машины нужно освободить от всего, что может создавать дополнительную нагрузку.

How to adjust headlights headlight alignment

Транспортное средство поставить на максимально ровное покрытие. При помощи мела нарисовать на полу линии вертикального типа они будут проходить через центры световых пятен , а также одну горизонтальную линию аналогично на ровной стене. Прежде чем начать регулировать фары, нужно обязательно проверить состояние АКБ и самих фар.

Последние нужно выставить так, чтобы наиболее яркая зона находилась в месте, где пересекаются горизонтальная и вертикальные линии. Регулировка противотуманок В целом, все выполняется точно так же, как и в случае с самими фарами.

Можно следовать согласно вышеуказанному алгоритму.

    Метки: фаркоп, фокус, форд

2. Снятие, Установка, Регулировка

СНЯТИЕ

Фары

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите передний бампер.

(см. раздел «Передний бампер» в группе «BD»).

3. Выверните 4 болта крепления фар и отсоедините разъем (В) фары. Затем снимите фару (А) в сборе.

Старайтесь не поцарапать линзу передней фары и крыло.

4. Снимите пылезащитную крышку (А) и отсоедините разъем. Затем извлеките лампу (В) ближнего/дальнего света из фары.

5. Отсоедините разъем (А) и снимите лампу указателя поворота.

УСТАНОВКА

1. Подсоединить разъем и установить переднюю фару в сборе.

2. Установите передний бампер

3. Подсоедините отрицательный (-) вывод аккумуляторной батареи.

Регулировка

УКАЗАНИЯ ПО РЕГУЛИРОВКЕ ФАР

Регулировка фар должна производиться при помощи специального оборудования в соответствии с инструкциями производителя такого оборудования.

При наличии нормативных требований в регионе эксплуатации автомобиля в отношении установки фар, необходимо производить регулировку в соответствии с этими требованиями.

Для регулировки передних фар Hyundai Solaris попеременно вращать регулировочный механизм. Если не доступно оборудование для регулировки фар, действовать следующим образом.

1. Доведите давление в шинах до нормы, удалите из автомобиля любую нагрузку, кроме водителя, запасного колеса и инструментов.

2. Расположите автомобиль на ровной поверхности.

3. Начертите вертикальные линии (проходящие через центры световых пятен каждой фары) и горизонтальную линию (проходящую через центры световых пятен каждой фары) на стене-экране.

4. Фары и аккумуляторная батарея автомобиля должны находится в нормальном состоянии при выполнении этих работ. Установите фары так, чтобы самая яркая зона оказалась на пересечении вертикальной и горизонтальной линий.

A: Вертикально

В: горизонталь

РЕГУЛИРОВКА ПРОТИВОТУМАННЫХ ФАР

Регулировка противотуманных фар производится в том же порядке, что и регулировка фар автомобиля.

При достаточном заряде аккумуляторной батареи выполнить регулировку передних противотуманных фар, вращая отверткой регулировочный винт (А).

ЦЕНТР СВЕТОВОГО ПЯТНА ФАР И ПРОТИВОТУМАННЫХ ФАР

1. Передние фары (ближний свет)

A. Включите ближний свет при отсутствии водителя в автомобиле.

B. Линия обреза должна соответствовать линии обреза на рисунке.

C. При регулировке ближнего света фар вертикальную настройку следует выполнять после горизонтальной.

D. Если установлен корректор наклона фар, установите регулятор на 0.

2. Включите противотуманные фары при отсутствии водителя в автомобиле.

Линия границы светового пятна должна находиться в допустимых пределах (темная зона).
