Как снять барабан кассеты заднего колеса велосипеда


Ремонт велосипеда: Как обслуживать заднюю втулку на промподшипниках

Втулка на промподшипниках, казалось бы, что она практически вечная. Но каждая деталь любит ласку и смазку, и втулка не исключение.



Сегодня нашим подопытным выступит втулка Hope Pro 2 EVO, а компанию ей составит старенькая втулка Axiom, раньше такие шли на комплитах от Norco.

Оглавление статьи:

  1. Список инструментов
  2. Снимаем колесо
  3. Снимаем кассету
  4. Снимаем барабан
  5. Чистим внутренности
  6. Собираем втулку
  7. Итог

Список инструментов, которые нам понадобятся:

  • Шестигранники, чтобы снять колесо
  • Ключ-хлыст или старая цепь
  • Съемник для кассеты
  • Струбцины или тиски
  • Рожковые ключи на 17 и на 19
  • Киянка

Приступим к сервису. Но сначала убедитесь, что в наличии есть велосипед и свободное время.

Шаг 1: Очевидно, что сначала нужно снять колесо с велосипеда. Если у вас переключатель от Shimano с Shadow+, не забудьте перевести рычаг регулировки SHADOW+ в положение OFF.

А может у вас переключатель от SRAM с технологией Type, то не стоит забывать зафиксировать лапку переключателя с помощью кнопки с замком. Это у простит снятие колеса.

Шаг 2: Теперь снимите колесо. Мне, на раме Iron Horse Sunday необходимо открутить 2 шестигранных болта на 4мм, которые фиксируют ось, а затем выкрутить ось шестигранником на 6мм. Вполне вероятно, что у вас слегка другая конструкция, но уверен, что снятие колеса у вас не вызовет никаких проблем.





Шаг 3: Снимаем кассету. Чтобы это сделать нам потребуется съемник, вот такой:

Вставляем съёмник в кассету:

Если вы начнете крутить съемник, то кассета просто будет проворачиваться с барабаном, вам необходимо её зафиксировать. Для такого дела был изобретен «ключ-хлыст», такой себе рычаг с кусочком цепи. Накиньте его по часовой стрелке вокруг звезды.

Если ключа нет, то не стоит расстраиваться. Вас выручит старая цепь!  Берем цепь, делаем пару витков вокруг любого рожкового ключа/палки/плойки жены, кладем на пол и прижимаем ногой. Можно зажать цепь в тисках, если они есть. Свободный конец оборачиваем вокруг кассеты. Крутим съемник ключом.

Вуаля, стопорная гайка снята и теперь можно снять кассету.

Обратите внимание на засечки на барабане, это засечки от звёзд кассеты. Если вы используете наборную кассету с алюминиевым барабаном, то от сильного педалирования остаются такие засечки. Они могут привести к тому, что барабан треснет. Так что, либо используйте кассеты с алюминиевым «пауком» или стоит присмотреться к стальному барабану, если производитель выпускает их для вашей втулки.





Шаг 3: Снимаем барабан. Чтобы снять барабан на втулке от Hope нужно снять проставку, которая прижимает барабан к втулке и оси втулки. Эта проставка просто вставлена в барабан, но может «туго» сниматься. Чтобы её снять необходимо использовать струбцины или тиски, предварительно обернув проставку любой тканью, дабы не поцарапать её. Просто зажимаете и тяните проставку на себя.

В нашем распоряжении так же есть втулка AXIOM, в которой используется иная конструкция. Чтобы снять барабан на ней нужно открутить с оси две стопорные гайки, находящиеся со стороны тормозного диска . Для этого нужны 2 рожковых ключа на 17 и 19 мм.

Обратите внимание на то, что 17 мм ключ должен быть достаточно узкий, поэтому если у вас подобная втулка, лучше обзавестись таким ключом изначально. У нас же просто был старый ключ, который мы предварительно сточили по бокам.

У различных втулок различные конструкции, поэтому с какой именно стороны стоит начать разбирать вашу втулку лучше предварительно узнать по названии модели из мануала производителя или поискать в интернете.

Сняв проставку на втулке HOPE просто тянем барабан на себя, ось втулки остается на колесе.

Не потеряйте металлическую шайбу, которая находится между промподшипником втулки и барабаном!

Сняв гайки на втулке AXIOM так же тянем барабан на себя, ось снимается вместе с барабаном, так как барабан хорошо запрессован на неё.





Шаг 4: Чистим внутренности. Внимательно обследуйте зубцы храповика во втулке и собачки с пружинками на барабане. Убедитесь, что на них нет повреждений, удалите грязь и старую смазку.



Покрутите подшипники во втулке и в барабане. Подшипник должен крутится плавно, без рывков и залипания. Промподшипники обычно считаются необслуживаемыми, но если в вашей втулке промподшипники с резиновыми пыльниками, то их легко снять. Необходим небольшой нож, которым вы сможете поддеть сальник. Будьте осторожны, чтобы не повредить пыльник, не спешите и попадите точно между внутренней втулкой подшипника и пыльником!

Обследуйте подшипник на предмет износа. Удалите старую смазку с помощью бензина или керосина и небольшой кисточки. Постарайтесь не использовать ацетон и прочие растворители, они пагубно влияют на сальники. Набейте очищенный подшипник новой консистентной смазкой. Используйте только консистентные смазки, предназначенные для трущихся узлов на силиконовой или тефлоновой основе! Не используйте «солидол» или графитную смазку.

Разбирать подшипники стоит только, если чувствуете, что подшипник «залипает» во время вращения. В противном случае лучше не лезть внутрь, дабы не повредить пыльник.

Промажьте консистентной смазкой посадочные места для собачек и пружинки в местах соприкосновения с собачками, удалите грязь с пыльников, это продлит их срок службы.

Не стоит перебирать со смазкой на храповике, вы же не хотите, чтобы ваши собачки проскакивали, когда вы будете крутить педали? Да и на звук втулки количество смазки влияет. Поэтому возьмите небольшое количество консистентной смазки и промажьте стенки храповика так, чтобы они просто были смазаны, без излишеств. Если вы хотите, чтобы втулка не так громко трещала (а вы вообще с этой планеты?) то мажьте храповик чуть обильнее.







Шаг 5: Собираем втулку. Сначала наденьте барабан обратно на ось в случае с втулкой HOPE, не забудьте про проставку между барабаном и подшипником. Вставьте барабан в тело втулки в случае с AXIOM. Не прикладывайте лишних усилий, барабан сразу не вставится, потому, что разжатые пружинами собачки не дают вставиться барабану во втулку. Пройдитесь по кругу отвёрткой, придавливая собачки и слегка нажимая на барабан, чтобы он вставился.

Вставьте обратно проставку в барабан и слегка стукните по ней киянкой, она вернётся на место.

Для втулок типа AXIOM необходимо обратно закрутить 2 гайки на ось. Убедитесь, что гайки закручены плотно и ось не люфтит.

 Установите обратно кассету. Будьте внимательны, на барабане втулки и кассете есть пазы, которые необходимо сопоставить. Проще всего повернуть барабан так, чтобы самый широкий паз на барабане был сверху.

Закрутите кассету с помощью съёмника комплектной гайкой. Использовать ключ-хлыст здесь не нужно, собачки будут разжиматься в храповике и не давать провернуться барабану.

Шаг 6: Верните колесо на велосипед. Убедитесь в том, что тормоза работают исправно, передачи переключаются, а колесо никуда не сместилось.





Итог

Сервис задней втулки требует определенных навыков и смелости. Полезть внутрь незнакомого устройства рискнёт не каждый. Но в этом нет ничего сверхъестественного и хорошо подготовившись и найдя схему вашей втулки в интернете вы без особых проблем сможете провернуть это дело сами!

Техническое обслуживание велосипеда: установка и снятие кассеты звездочки

Если вам нужен другой диапазон передач, например понижающие передачи для отпуска в горах или более жесткие передачи для гонок, самый простой способ добиться этого - заменить звездочки на твое заднее колесо. Вот как это сделать.

Звездочки устанавливаются на шлицевом цилиндре на задней ступице, называемом корпусом свободной ступицы. Набор звездочек удерживается стопорным кольцом.

Современные механизмы переключения, такие как Shimano Hyperglide и SRAM PowerGlide, комбинация цепи и звездочки, основаны на правильном совмещении фигурных зубьев и контурных заслонок переключения передач на звездочке.Чтобы обеспечить правильное выравнивание, шлицы на корпусе свободной втулки неровные, причем один шлиц больше других, поэтому звездочки могут поместиться только одним способом.

Извлечение кассеты - единственный достойный способ ее очистить. Делайте это так часто, как вам хочется, если вы регулярно катаетесь зимой и по грязи, то это может и, возможно, должно быть еженедельно.

В приведенном ниже руководстве показано, что, по нашему мнению, является лучшим способом установки и снятия звездочек кассеты. Мы включили список инструментов и материалов, которые вам понадобятся для выполнения работы, и в некоторых случаях вы можете их купить.Если есть другие, которые вы предпочитаете, не стесняйтесь сообщить всем в комментариях.

Инструменты и материалы

Звездочки можно собирать вместе различными способами. В недорогих стальных кассетах каждая звездочка представляет собой отдельный зубчатый диск. Большинство звездочек удерживаются вместе длинными стальными штифтами, а две или три наименьших звездочки свободны для отдельной установки. Пока вы меняете звездочки, самое время подумать о переходе на более легкую группу.

В большинстве легких кассет используется один или несколько ступенчатых держателей из сплава для звездочек, которые обычно сильно просверливаются и подвергаются механической обработке для удаления каждого последнего грамма излишков материала. В некоторых высококачественных кассетах вместо стали используется алюминий или титан, особенно в моделях с широким передаточным числом, где экономия веса является наибольшей, а нагрузка на отдельные зубья ниже. Кассета, изображенная ниже, представляет собой модель SRAM с самой большой звездочкой с 36 зубьями, изготовленной из сплава, а остальные девять - из стали.

1 Установите цепную пластину.
Оберните длинный свободный конец цепной пластины поверх кассеты, как показано на рисунке, так, чтобы она тянула звездочки по часовой стрелке.Зацепите фиксированную часть плетки цепи на нижней части той же звездочки, к которой прикреплен свободный конец. Лучше всего использовать одну из средних или верхних звездочек, просто убедитесь, что вы хорошо намотаны на звездочку. Когда он станет достаточно твердым, чтобы оказать на него приличное давление, можно приступить к установке инструмента для снятия кассеты.

2 Вставьте инструмент стопорное кольцо
Инструмент стопорное кольцо кассеты иногда интегрирован с ручкой как этот, или это может быть отдельный инструмент, который нуждается в разводной гаечный ключ, чтобы дать рычаги.Шипы на инструменте будут совпадать внутри стопорного кольца. Рукоятка инструмента (или рукоятка гаечного ключа) должна быть расположена так, чтобы отражать хлыст цепи. Так что, если вы посмотрите на два инструмента в установленном состоянии, они должны напоминать стрелки часов с отметкой «десять к двум». Убедитесь, что инструмент и стопорное кольцо полностью заняты, прежде чем давление удаления. Стопорные кольца часто бывают из легкого сплава, и зубы очень легко порвать.

3 Отвинтите стопорное кольцо
С цепи кнут находится в положении и стопорное кольцо инструмент в положении, применить усилие, направленное вниз на обеих ручках.Жуаньбянь остановит кассету (и Freehub) от поворота в качестве инструмента стопорного кольца откручивается в стопорном кольце и ломает свою хватку на самой маленькой звездочке.

4 Снимите стопорное кольцо
Как только стопорное кольцо свободно, открутите его от тела Freehub. Вы увидите, как он отходит от кассеты вот так. Снимите цепную пластину и сдвиньте инструмент и фиксатор в сторону.

5 Снимите звездочки.
В случае этой конкретной кассеты, три верхние звездочки (11, 13, 14) ослаблены и скользят прямо.Остальные семь звездочек установлены на несущем корпусе из сплава, поэтому их можно снимать как одно целое. Здесь вы можете увидеть, как они соскальзывают с корпуса кассеты (белый бит). Иногда их бывает трудно удалить, если шлицы кассеты вгрызлись в шлицы втулки. Возьмитесь за противоположные края самой большой звездочки и одновременно потяните и пошевелите, чтобы заставить их двигаться.

6 Очистка корпуса Freehub
Корпус Freehub - это грубая сделка в жизни, несущая всю нагрузку и получающую драгоценное небольшое вознаграждение.Когда вы увидите свою, почистите ее.

7 шлицев
Теперь у вас есть шлицы в четком виде, вы можете видеть, что они не все одинаковы по размеру и расстоянию, как упомянуто выше, так что зубцы всегда выровнены так, как задумано производителем.

8 Установите новую кассету.
Здесь вы можете увидеть шлицевый держатель из черного сплава сменной кассеты. Он держит четыре самые большие звездочки. Узкие / широкие шлицы хорошо видны в положении «двенадцать часов».

9 Установите верхние звездочки.
Звездочки, которые не закреплены постоянно на держателях из сплава (и, следовательно, уже правильно разнесены), будут иметь отдельные проставки из пластика или сплава. Они удерживают звездочки на правильном расстоянии друг от друга для точного переключения. Иногда эти прокладки представляют собой простые кольца (например, изображенное здесь), но иногда они тоже имеют шлицы, хотя, когда они шлицевые, у них есть несколько «синхронизирующих» положений, они могут быть установлены в любом положении.

10 Установите последнюю звездочку
Наименьшая звездочка, в данном случае с 12 зубьями, должна подходить, и ее внешняя поверхность просто возвышается над внешней кромкой корпуса втулки, белой насечкой на этом снимке. Это означает, что когда кассета затягивается стопорным кольцом, все звездочки плотно прилегают друг к другу.

11 Смонтируйте стопорное кольцо
Прикрутите стопорное кольцо в положение пальцев. Нити довольно хорошо, и если стопорное кольцо изготавливается из алюминия, они, следовательно, быть довольно хрупкими.Постарайтесь не пересечь их. Стопорное кольцо должно требовать только силы света, чтобы повернуть ее, пока она не коснется верхней звездочки.

12 Затяните стопорное кольцо
сделать окончательную затяжку кассеты стопорного кольца с инструментом стопорного кольца. Официальная установка крутящего момента составляет 40 Нм. Мы затягиваем его до тех пор, пока не почувствуем, что зубцы на внутренней поверхности стопорных колец сцепляются с зубцами на внешней стороне самой маленькой звездочки.

Подробнее: полный архив статей по ремонту и обслуживанию road.cc

.

Как заменить тормозные колодки и барабаны менее чем за 90 минут

Мы - команда сертифицированных ASE механиков, которые создали это руководство по обслуживанию. Узнайте, что не так с задними тормозами вашего автомобиля и как их заменить тормозные колодки и барабаны. У нас также есть ссылка, которая покажет вам, как замените колесные цилиндры, если у вас протекает или вы хотите их заменить в качестве профилактического обслуживания.

Обзор ремонта

  • Удалить застрявший задний тормозной барабан
  • Снимите тормозные колодки
  • Совместите новые тормозные колодки со старыми колодками
  • Установите новую обувь
  • Установить новый или отремонтированный тормозной барабан
  • Отрегулируйте башмаки по барабану
  • Установите новый тормозной барабан
  • Установить тормозные колодки на тормозной барабан
  • Проверить работу тормоза

Как это работает?

Некоторые автомобили оснащены тормозной системой, которая называется диско-барабанной установкой.Это относится к стилю тормозов на передней и задней части автомобиля. Задние барабанные тормоза многие годы были стандартом в автомобильной промышленности. Барабанные тормоза обычно дешевле производить, чем дисковые тормозные системы. но они менее эффективны, чем их задние дисковые тормоза. Вот почему на задней панели только автомобиля. Колодки тормозные приобретаются комплектами по четыре, две с каждой стороны. Может быть два разных тормозные колодки с каждой стороны.Первичный башмак имеет немного меньший фрикционный материал. Этот башмак идет к передней части автомобиля, а дополнительный башмак, который имеет немного больше материал, который обращен к задней части автомобиля. Некоторые автомобили используют тормозные колодки с одинаковое количество фрикционного материала, и в этом случае не имеет значения, как они установлены.

На барабанных тормозах работа аварийного торможения осуществляется задними тормозными колодками. Механический Система активации аварийного тормоза использует тот же принцип выталкивания колодок наружу против барабана, помогая удерживать машину на месте.Автомобили с задним диском тормоза будут использовать меньший барабанный тормоз в центре ротора для Аварийный тормоз.

СПОНСИРУЕМЫЕ ССЫЛКИ

Что идет не так?

При нормальных условиях движения трение между колодкой и барабаном удалит тормозной материал с колодки. Когда тормозной материал изнашивается сверх установленных пределов педаль тормоза будет двигаться ниже, чем должен, что дает валку, тормоза не тоже работает.Как правило, если стояночный тормоз автомобиля не работает или педаль тормоза доходит до конца Его бросок, задние тормозные колодки необходимо проверить на предмет замены. Утечки тормозной жидкости также могут быть проблемой, поскольку уплотнения колесных цилиндров могут протекать, покрывая тормозные колодки тормозной жидкостью. Также, если уплотнение заднего моста протекает, тормозные колодки можно покрыть трансмиссионным маслом, обувь схватить и запереть. Кажется странным, что масло и тормозная жидкость могут тормоза блокируются, потому что можно подумать, что это может привести к скольжению тормозов и слайд делает их действие еще меньше, но это не так.

Задние барабанные тормоза имеют тенденцию к захвату и блокировке даже без введения тормозная жидкость или трансмиссионное масло. Это связано с более чем изношенная обувь соприкасается со слишком большой поверхностью внутри барабана. Блокировка может быть из-за тормозная колодка подпружинена, что позволяет верху и низу башмак для контакта с барабаном. Центр обуви должен быть единственной частью, которая контактирует с барабаном.

Сколько это стоит?

При замене тормозных колодок и барабанов стоимость всегда остается в памяти, но это действительно не место экономить на качестве.Новый OEM (Производитель оригинального оборудования) обувь изготовлена ​​из лучшего материала и будет превосходить более дешевые тормоза в долгосрочной перспективе. Еще одним отличием обуви будет способ крепления фрикционного материала к каркас обуви или металлическая подкладка. Обычно используются два метода; приклеенные (клееные) или клепаные. Обувь меньшего размера обычно склеивается, а обувь большего размера - клепаным. Размер от обуви во многом зависит, например, стоимость; меньший комплект обуви для компактного машина может стоить от 14 долларов.От 00 до 28 долларов США (США), в то время как большие комплекты обуви могут стоить от 35 долларов США и 65 долларов США. Барабаны обычно стоят от 16 до 35 долларов США. если ты выполняете работу в местном гараже или дилерском центре, 220 долларов США и 360 долларов США. Вы можете увидеть разницу в цене между тем, чтобы иметь это сделано и сделать это самому - это довольно существенно. На старых автомобилях и пружинах Также можно приобрести комплект оборудования, который стоит около 15 долларов США.

Как долго служат тормозные колодки?

Тормозные колодки обычно служат примерно в два раза дольше, чем передние колодки из-за смещения тормозов автомобиля (соотношение передних и задних колес).Вы можете ожидать обувь и барабан рассчитаны на 30000-40 000 миль в зависимости от вождения повадки и конструкция тормозной системы.

Должен ли я регулировать тормозные колодки?

Барабанные тормоза содержат механизм автоматической регулировки, но иногда он может не работать как задумано и замерзнуть делать до крайности тепло или вода, которые они переносят в автомобиле при нормальном использовании. В некоторых автомобилях есть окно или слот в опорной плите, где вы можете получить доступ к монтажнику вручную настроить тормоза.Если прорези доступа не видно, колесо и барабан необходимо снять, чтобы отрегулировать обувь.

СПОНСИРУЕМЫЕ ССЫЛКИ

Посмотрите видео!

Вот видео, как заменить тормозные колодки, барабаны и колесные цилиндры на обычная легковая машина. Мы планируем внедорожник, а также модели с первичной и вторичной рессорами. Эта статья.

Начало работы

Если вы решили заменить барабанные тормоза самостоятельно, есть несколько специальные инструменты, которые сделают работу намного проще.Инструменты анкерного штифта и пружина инструменты не дадут вам пораниться, пытаясь оторвать их и на. Как и при любом ремонте автомобиля, надевайте соответствующую защитную одежду (маску, перчатки и защитные очки), чтобы не проглотить пыль, создаваемую тормозами.

Перед началом работ припаркуйте автомобиль на ровной площадке при блокировке (четыре блока) передние колеса, чтобы колеса не катились в любом направлении. Стояночный тормоз должен быть выпущенный. Разбирайте только одну сторону за раз, чтобы иметь представление о том, как это вернемся вместе.Это также помогает использовать телефон и быстро сделать снимок. тормозов.

Необходимые инструменты и материалы

  • Сменные тормозные колодки и колесный цилиндр
  • Боковые фрезы или насадки (используются только для захвата пружин)
  • Инструменты для снятия тормозной пружины (на некоторых работах)
  • Комплект оборудования тормозной пружины (опция)
  • Набор больших головок
  • Набор отверток
  • Отбойник
  • Набор ключей
  • Тормозная жидкость
  • Магазинные полотенца
  • Вода
  • Молот
  • Долото малое
  • Защитные очки, перчатки и респиратор

Используйте напольный домкрат и поднимите автомобиль, поддерживая его опорами для безопасности.Так же шины необходимо снимать перед работой, а затем снова устанавливать после окончания работы. сделано.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 1

Снимите тормозной барабан: После снятия колеса используйте небольшое зубило с молотком для снятия пылезащитной крышки подшипника. На некоторых машинах барабан просто соскользнет или будет удерживаться зажимами из тонкого листового металла, которые необходимо будет удалить Prior. Если барабан застрял, прочтите это руководство для получения инструкций по снятию.

Снимите пылезащитную крышку подшипника и гайка стопора осевого подшипника откроется.

Выберите головку правильного размера, обычно от 22 до 24 мм и снимите стопорную гайку осевого подшипника. Это можно сделать с помощью перемычки.

СПОНСИРУЕМЫЕ ССЫЛКИ

Надавите на барабан и извлеките его из машины вращающим и тянущим движением. Превращение барабан помогает освободить агрегат от оси и тормозных колодок.

Для тормозов без подшипников существует два метода снятия барабана. Обычно тормозной барабан просто отрывается от фланца оси, но ржавчина может иногда застревают барабан. Чтобы удалить застрявший барабан, используйте WD40 и распылите его. между фланцем оси, шпильками проушин и барабаном и оставьте на 15 минут.

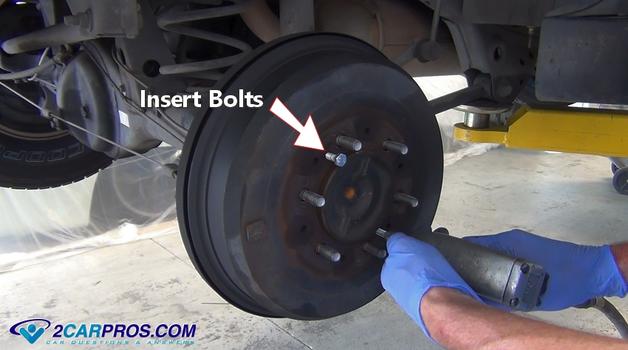

Первый способ снять тормозной барабан - это вставить два болта, которые обычно имеют размер 8 мм x1.25, а затем равномерно затяните их, чтобы барабан вытолкнулся наружу и его можно было снять.

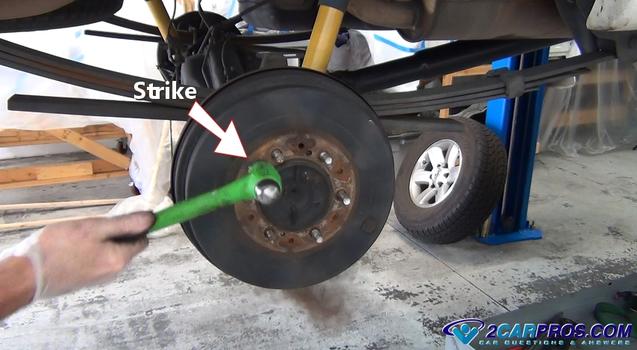

Второй способ - использовать, если нет отверстий для болтов или если у вас их нет. есть болты. Используйте молоток и ударьте по барабану между шпильками. это будет "толкать" барабан с фланца оси. Соблюдайте осторожность при использовании молотком, чтобы не задеть шпильки колеса. Это лучший способ удалить застрявший тормозной барабан.

СПОНСИРУЕМЫЕ ССЫЛКИ

Посмотрите видео!

Это видео покажет вам, как удалить застрявший барабан.

Шаг 2

Очистите тормоза: Подвесьте на ось ковш, который будет использоваться в качестве уловителя. Этот шаг сведет к минимуму тормозную пыль и сделает работу более чистой. и более приятным.

Используйте обычную воду, чтобы смыть вредные частицы пыли и дать высохнуть. Вытрите всю воду с ось. Если вы используете садовый шланг для этого шага, будьте осторожны, чтобы не продуть тормозную пыль воздух, когда давление из шланга достигает обуви.Используйте вентилятор особенность насадки, которая помогает удерживать тормозную пыль.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 3

Проверьте тормозные колодки: Проверьте толщину тормозных колодок к новым тормозным колодкам. Каждая обувь может немного отличаться и требует сравнения.

При перегреве тормозных колодок это может треснувшая тормозная накладка колодки, указывает на неисправность, требующую замены.Когда тормозная колодка находится в таком состоянии, большой кусок накладки может отсоединиться. и застревает между башмаком и барабаном, вызывая блокировку колеса.

Шаг 4

Проверка колесного цилиндра: Для проверки колесного цилиндра используйте плоское лезвие (стандартная) отвертка и отодвиньте резиновые колпачки, чтобы проверить наличие тормозной жидкости. что является признаком отказа. Некоторым нравится заменяйте колесные цилиндры каждый раз при выполнении тормозных работ, что является предпочтение человека, выполняющего работу.Если машина достаточно новая, вы можете их оставить если они не протекают. Если автомобиль пробегает много миль или используется в экстремальных условиях услуга вы должны замените их.

Шаг 5

Снятие тормозной колодки: Начните снятие тормозной колодки с определения первичной пружины тормозной колодки. или пружины. (Примечание: в некоторых тормозах используются две первичные пружины.) Внизу представлены два видеоролика. статья, в которой показаны различные конструкции тормозных колодок, пожалуйста, посмотрите их, чтобы получить идея различных видов, доступных для автомобилей, легких грузовиков и внедорожников.

СПОНСИРУЕМЫЕ ССЫЛКИ

Используйте пару боковых ножей, возьмитесь за пружину и потяните ее к тормозной колодке, пока она не освободится. Это может занять некоторое время делая так, держись там.

Как только пружина будет отпущена, противоположная сторона будет легко снята.

Воспользуйтесь острогубцами, чтобы освободить зажимы тормозной колодки, по одной на каждой колодке.На некоторые типы тормозов вы можете использовать для этого тормозной инструмент.

СПОНСИРУЕМЫЕ ССЫЛКИ

После обоих башмаков прижимных или анкерных зажимов были отпущены, крепко возьмитесь за обе тормозные колодки и слегка потяните наружу, позволит обуви отделить от опорной плиты и тормозного цилиндра.

Когда колодки тормозов освобождены от Опорная пластина потяните пружину троса стояночного тормоза вниз и отпустите трос от рычага стояночного тормоза.

Тормозной набор обуви станет свободным от опорной пластины. Держите комплект обуви вместе, потому что он захочет выйти.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 6

Замените колесный цилиндр: Как мы двигались перед колесным цилиндром должен быть в хорошем состоянии, иначе он протечет и испортит новые тормозные колодки. Если автомобиль довольно новый, вы можете оставить его до следующей остановки тормоза, но если колесный цилиндр старый или протекает, его необходимо заменить.При выходе из строя колесного цилиндра вы потеряете часть тормозной системы. давление, и это может привести к аварии. Также желательно заменить колесо цилиндры в комплекте (обе стороны), если один протекает, другая сторона не может быть далеко позади.

Шаг 7

Установите новые тормозные колодки: Используйте средний размер плоской поверхности для инициирования замены пружины и рычага электронного запекания на новый туфли. Обратите внимание на расположение пружин и башмака.Сейчас было бы хорошо время сделать еще один снимок с помощью телефона. На данный момент тормозной новый комплект пружинного оборудования (комбинированный комплект) можно использовать, если тормоза автомобиля были перегреты или в машине больше 80000 миль на нем. Пружины могут стать хрупкими и потерять прочность, если они нагреться, а затем остыть.

После распаковки новых тормозных колодок совместите предупреждающие тормозные колодки с новым тормозным комплектом. Они должны быть идентичны в большинство случаев.Иногда у производителя есть обновление, которое может обувь немного другая, но не очень часто.

СПОНСИРУЕМЫЕ ССЫЛКИ

Совместите новые тормозные колодки со старым комплектом на плоском столе или верстаке и начните снимать тормозные пружины и заменять их на новый комплект колодок. Старайтесь не пачкать подкладки нового набора обуви, так как это может исказить их тормозная способность. Если грязь или жир все же попали на накладки попробуйте использовать небольшое количество очистителя тормозов, чтобы удалить его.

Также снимаем рычаг стояночного тормоза и самостоятельно регулятор из старого комплекта обуви. Если саморегулятор резьбового типа разобрать можно очистить резьбу, добавив небольшое количество тормозной смазки чтобы облегчить его работу.

Выполните сброс регулятора, отжав регулировочное колесо от штифта, и установите его. на новый башмак вместе с монтажной пружиной или намотайте резьбу внутрь, чтобы сделайте регулятор как можно короче.

После замены всех необходимых компонентов тормоза новый комплект колодок готов к установке.

Перед установкой новых тормозных колодок используйте пару боковых ножей (брусков), чтобы захватить удерживающую пружину стояночного тормоза его на месте подальше от конца кабеля. Это поможет прикрепить стояночный тормоз. уровень без особых усилий.

СПОНСИРУЕМЫЕ ССЫЛКИ

Переставьте башмак на подкладку. пластину и над колесным цилиндром, удерживая башмаки на месте.Это где механик может использовать три руки.

Удерживая тормозные колодки на месте, установите фиксаторы тормозных колодок.

После установки фиксирующих зажимов переставьте и прикрепите нижнюю тормозная пружина с помощью пары боковых резцов (дайков).

Завершить переустановку нового комплекта тормозных колодок подсоедините одну сторону пружины к тормозной колодке.Прикрепите его к той стороне, которая Вам проще всего получить рычаги воздействия на противоположную сторону.

Используя пару боковых ножей, возьмитесь за пружину и потяните к вспомогательному башмаку при подсоединении. На этом этап сборки вашего ремонта завершен.

СПОНСИРУЕМЫЕ ССЫЛКИ

Для всех тормозных колодок требуется какой-либо регулятор, который необходимо переустановить. а затем повторно отрегулировать при замене тормозных колодок, а затем выполнить точную настройку после барабан переустановлен.

Шаг 8

Повторная установка или замена тормозного барабана: Перед повторной установкой тормозного барабана необходимо заменить или заново обработать, чтобы обеспечить квадратную поверхность для контакта нового башмака при торможении. Вот пример неравномерного износа (кромки), который повлияет на тормозная способность новых тормозных колодок идеально ровная.

Установите заново обработанный или новый тормозной барабан.Установка и снятие барабана при его вращении. Затем каждый раз слегка перемещайте саморегулятор обуви наружу, пока не услышите обувь аккуратно контактирует с барабаном. Этот процесс может потребоваться несколько раз, чтобы Настройте саморегулятор. Барабан должен свободно вращаться при легком контакте с тормозные колодки.

При замене тормозного барабана совместите новый барабан со старым, они должны быть идентичный матч. Все тормозные барабаны имеют максимальный диаметр, который составляет что его тоже можно переточить.Чем больше металла удаляется, тем менее эффективен барабан будет в отводе тепла. Избыточное тепло может вызвать выцветание тормозов и деформацию барабана. и стать не по кругу. Это условие приведет к неравномерному торможению автомобиля. что небезопасно.

Используйте чистое производственное полотенце и очиститель для тормозов или карбюраторов, чтобы протереть обувь. поверхность. Раньше эти поверхности покрывали Cosmoline, но больше не покрывают. По-прежнему рекомендуется очистить поверхность от грязи и жира.

После установки барабана вставьте затяните стопорную гайку подшипника барабана вручную, чтобы избежать перекрестной резьбы. Какой-то барабан будет просто наденьте на ось без гайки.

После заправки крепежной гайки ось затяните ее в соответствии со спецификациями производителя обычно между 170 и 240 фут-фунт крутящего момента. На этом этапе тормозной барабан должен по-прежнему свободно вращаться с минимальный контакт с тормозными колодками.Если тормозной барабан не раскручивает колодки слишком тугие, и барабан необходимо снять, чтобы отрегулировать обувь внутрь. Не надо думаю, обувь просто изнашивается. Это ошибка, потому что тормоз нагревается вверх и развернуть, что усугубит проблему, пока колесо не остановится прокатка вообще.

Установите пылезащитный колпачок подшипника, осторожно вставив его на место с помощью молотка. Эти колпачки изготовлены из тонкого листового металла и могут сгибаться и деформироваться, если их сильно забить, и в этом случае они потеряют свою способность удерживать барабан и подлежит замене.После соревнований с обеих сторон следуйте инструкциям на как переустановить колесо и снять машину с домкратов.

Шаг 9

Проверьте тормозную жидкость: Поднимите капот автомобиля и найдите тормоз бачок с жидкостью главного цилиндра. Очистите верхнюю часть главного тормозного цилиндра тканевым полотенцем. затем ослабьте и снимите крышку.

Если уровень жидкости низкий, доливайте тормозную жидкость из герметичной емкости до тех пор, пока уровень достигает линии заполнения.Уровень жидкости может быть низким, а может и не быть.

Установите на место и закрутите крышку резервуара.

Шаг 10

Установите задние тормозные колодки: После сборки обоих колес и автомобиль снова на земле, тормозные колодки готовы к установке на барабан. Используйте ногу и удерживайте педаль тормоза нажатой.

Несколько раз нажмите рычаг стояночного тормоза.Эта операция даст тормозные колодки проходят окончательную регулировку автоматически с помощью саморегулятора. Это также поможет положению педали тормоза (повышение жесткости).

Каждая замена тормозной колодки отличается, и в некоторых случаях требуется удаление пружины. инструмент. Тормоза барабанного типа более восприимчивы к влаге (воде), которая может снизить тормозную способность.

При замене тормозных колодок проверьте крепеж пружины (возврат и крепление) и замените если он поврежден или сломан.На более крупных транспортных средствах необходима замена пружинного оборудования. каждый раз тормоза меняют. Некоторые тормозные системы необходимо отрегулировать после сборки. Эти системы обычно имеют регулировочный паз, который используется для ручного поворота регулятора. колеса, чтобы получить правильный зазор между башмаком и барабаном. Это хорошая идея прокачать тормозную систему, работа завершена, если воздух попал в система во время работы.

Посмотрите видео!

Вот несколько дополнительных видеороликов, демонстрирующих различные конструкции задних тормозных колодок, это для больших легковых и грузовых автомобилей

Вот видео для японского внедорожника

Есть вопросы?

Если у вас есть вопросы о тормозных колодках или тормозные барабаны посетите наш форум.Если тебе надо машина За советом по ремонту обращайтесь к нашему сообществу механиков, которые с радостью помогут. Наш сервис всегда на 100% бесплатный.

Надеемся, вам понравилось это руководство и видео. Мы создаем полный набор руководства по ремонту автомобилей. пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и почаще проверяйте наличие новых видео, которые почти загружены каждый день.

Статья опубликована 06.06.2018

.

Велосипеды / обслуживание и ремонт / обгонные муфты и кассеты

Из Wikibooks, открытые книги для открытого мира

Перейти к навигации Перейти к поиску
Ищите Велосипеды / техническое обслуживание и ремонт / муфты свободного хода и кассеты в одном из родственных проектов Викибука: Викиучебник не имеет страницы с таким точным названием.

Другие причины, по которым это сообщение может отображаться:

  • Если страница была создана здесь недавно, она может быть еще не видна из-за задержки обновления базы данных; подождите несколько минут и попробуйте функцию очистки.
  • Заголовки в Викиучебниках чувствительны к регистру , за исключением первого символа; пожалуйста, проверьте альтернативные заглавные буквы и подумайте о добавлении перенаправления здесь к правильному заголовку.
  • Если страница была удалена, проверьте журнал удалений и просмотрите политику удаления.
.Руководство по покупке кассеты

| Wiggle Cycle Guides

Велосипедная кассета - это группа звездочек, расположенных на задней втулке вашего велосипеда, которые входят в прорезь на корпусе свободной втулки и надежно удерживаются на месте стопорным кольцом кассеты с резьбой. Узнайте все, что вам нужно, в нашем Руководстве по покупке кассет.


Что такое велосипедная кассета?

Велосипедная кассета - это группа звездочек, расположенных на задней ступице вашего велосипеда, которые входят в прорезь на корпусе свободной ступицы и надежно удерживаются на месте стопорным кольцом кассеты с резьбой.Типичная кассета может иметь от пяти до 13 звездочек, хотя в большинстве современных велосипедных трансмиссий используется 9, 10 или 11. В последнее время кассеты с 12 звездочками все чаще используются в высокопроизводительных групсетах, таких как SRAM AXS, SRAM Eagle и Новейшие трансмиссии Campagnolo Record и Super Record.


Что делают кассеты?

Кассеты

предоставляют ряд вариантов зубчатой ​​передачи для вашей цепи. Диапазон передаточных чисел позволяет вам изменять частоту вращения педалей (оборотов в минуту) для достижения оптимальной эффективности.

Запуск вашей цепи на одной из больших звездочек - с большим количеством зубьев - обеспечит «более легкую» передачу. Это снижает крутящий момент, необходимый для поворота заднего колеса - идеально подходит для подъема на холмы - но это также означает, что вам нужно совершить больше оборотов педали, чтобы покрыть то же количество земли.

При использовании цепи на звездочке с меньшим числом зубьев крутящий момент увеличивается до максимума, что означает необходимость менее частого, но более жесткого нажатия педалей. Это позволит вам продолжать добавлять мощность через трансмиссию без «раскручивания» (вращения педалей с некомфортно большим числом оборотов) на спуске или спринте.

Следовательно, хороший диапазон передач на вашей кассете позволяет вам выбрать оптимальный уровень крутящего момента в зависимости от скорости педали, чтобы передать ваше общее усилие на колеса наиболее эффективным образом.


Как выбрать кассету для велосипеда?

На первый взгляд, выбор кассет может показаться огромным. Существуют разные комбинации звездочек для разных вкусов, условий местности и дисциплин. Например, кассеты для триатлонных велосипедов значительно отличаются от кассет для горных велосипедов.

Главное, что нужно учитывать - это разброс шестерен на кассете. Чем меньше разница между наибольшим и наименьшим количеством зубьев, тем меньше скачок между шестернями; облегчение более плавного переключения передач. Однако наличие более близких звездочек обычно уменьшает размер самой большой звездочки на кассете, оставляя вам передаточное число, которое может быть менее подходящим для подъема и пересеченной местности.


Кассеты для шоссейных велосипедов

Самая большая звездочка на кассете шоссейного велосипеда обычно меньше, чем у горных велосипедов, что обеспечивает меньшие переходы между передачами.Большинство кассет для шоссейных велосипедов имеют наименьшую звездочку с 11, 12 или 13 зубцами, а на самой большой звездочке от 21 до 32 зубьев.

Подавляющее большинство шоссейных велосипедов поставляются с кассетой 12-25, которая подходит для большинства велосипедных трасс в сочетании с компактной или стандартной цепью.

Если вы катаетесь на большом количестве холмов или боретесь с подъемом на холмы, лучше подойдет кассета с меньшим передаточным числом наибольшего колеса (27 или более зубьев). Это позволит дольше вращать, а не измельчать.

При выборе кассеты для дорожного велосипеда убедитесь, что на вашем переключателе можно установить самую большую звездочку. Задний переключатель с более длинной обоймой необходим для больших звездочек, потому что для обхода большего количества зубьев требуется больше цепи. Используйте небольшой переключатель в клетке с большой кассетой со звездочкой, и вы рискуете чрезмерно растянуть переключатель. Вы также можете увидеть, что цепь провисает при использовании меньших звездочек на кассете.

Для восхождения на холмы и гористой местности мы рекомендуем дорожную кассету, такую ​​как 11-32T SRAM Red 22 XG1190 11 Speed ​​Cassette (A2) или 11-34T Shimano Ultegra R8000 11 Speed ​​Cassette.

Для более ровной местности и испытаний на время мы рекомендуем дорожную кассету, такую ​​как 11-25T SRAM Red 22 XG1190 11 Speed ​​Cassette (A2) или 11-28T Shimano Ultegra R8000 11 Speed ​​Cassette.


Кассеты для горных велосипедов

Кассеты

для горных велосипедов имеют больший диапазон размеров звездочек из-за большого разнообразия уклонов, встречающихся на бездорожье. Езда по плоской лесной тропе и затем крутой технический подъем требует серьезного рывка.Чтобы приспособиться к этому, размер звездочек на кассетах горных велосипедов требует больших зазоров, что означает жертву плавным и плотным переключением, которым обладают дорожные версии.

Создание 11-ти, 12-ти, а теперь и 13-ти скоростных кассет стало значительным шагом вперед в развитии горных велосипедов. Большее количество звездочек означает, что самая большая шестерня может иметь огромное количество зубьев, что обеспечивает более легкую передачу для невозможных подъемов, при этом уменьшая масштаб скачка между каждой шестерней. Эта эволюция позволила горным велосипедистам отказаться от своих тройных цепей, включая маленькую звезду для выхода из тюрьмы, которую часто высмеивают как «кольцо бабушки».Вместо этого горные велосипедисты могут использовать двойные или даже одинарные цепи, уменьшая вес, беспорядок и частоту механических проблем.

Теперь кассеты для 10-скоростных горных велосипедов выпускаются с такими звездочками, как 11-32, 11-34,11-36 и 11-42. Самая продаваемая 10-скоростная кассета для горных велосипедов от Wiggle - это 10-скоростная кассета Shimano HG81 SLX.

Между тем, 11-скоростные кассеты для горных велосипедов имеют еще больший диапазон звездочек, что обеспечивает еще больший выбор передаточного числа, например, 11-40, 10-42 и даже 11-46.Самая продаваемая 11-скоростная кассета для горных велосипедов на Wiggle - Shimano Deore XT M8000 Cassette (11-46).

12-ступенчатая трансмиссия также доступна для МТБ. Передаточные числа 12 скоростей Shimano: 10-45 и 10-51.

Если вы подумываете о переходе на 12-скоростную втулку, скорее всего, вам придется сменить втулку. 12-скоростные кассеты Shimano работают только с корпусом Microspline Freehub, а 12-скоростные кассеты SRAM можно использовать только с корпусом SC Freehub.

Купить кассеты для горных велосипедов на Wiggle


Совместимость различных трансмиссий

В некоторых случаях возможно использовать кассету другого производителя, чем остальная часть трансмиссии.

Кассеты

SRAM и Shimano на шоссейном или горном велосипеде взаимозаменяемы, так как расстояние между звездочками одинаковое.

Однако дорожные кассеты Campagnolo работают только с трансмиссиями Campagnolo.


Как мне установить новую кассету?

Как только вы найдете идеальную кассету для своего велосипеда, вы будете рады узнать, что процесс ее установки относительно прост.

Вам понадобится цепной кнут, специальный инструмент для удаления Shimano или Campagnolo (помните, что Shimano и SRAM перекрестно совместимы), разводной гаечный ключ и, возможно, несколько перчаток.

После того как вы удалили заднее колесо, скрепить кассету с помощью цепи кнута, прикрепить инструмент для удаления, и снимите стопорное кольцо с регулируемым гаечным ключом. Сползти старую кассету и заменить, а затем установите на место стопорного кольца с помощью цепи кнута и гаечного ключа.

Выбор лучшей кассеты для турбо-тренажеров

Некоторые райдеры предпочитают использовать специальную кассету и цепь при использовании турбо-тренажера. На то есть несколько причин.

Во-первых, если вы используете колесный тренажер, у вас, вероятно, есть специальная тренировочная шина. Чтобы не менять шины каждый раз, когда вы отправляетесь на тренировку в помещении, у многих гонщиков есть тренировочное колесо. А чтобы сэкономить время при замене кассеты, специальная тренировочная кассета также экономит время с помощью гаечных ключей.

Если вы выбрали именно такую ​​настройку, то использовать вашу изношенную уличную цепь на относительно изношенной тренировочной кассете - не лучшая идея, иначе она начнет скрежетать зубами.Чтобы упростить задачу, многие гонщики выбирают специальную шину, колесо, кассету и цепь только для турбо-тренажера.

А поскольку вам не нужно так сильно беспокоиться о весе, вам доступны более дешевые модели.

Тем, у кого тренажеры с прямым приводом, часто требуется запасная кассета, совместимая с их тренажером.

В любом случае, вы можете захотеть использовать кассету, которая лучше всего облегчит тренировку каденции, поскольку большие кассеты для лазания не так необходимы.По этой причине обычно предпочтительны более плотные кассеты, такие как 11-24 или 11-25.

.

Смотрите также

Возврат к списку
